ゴムクローラのサイズの測り方

ゴムクローラのサイズの測り方

「現在使用している車両に合うゴムクローラーが欲しい」とお客様からよくお問い合わせをいただきます。
当店では現在装着しているゴムクローラーのサイズをご確認いただいております。

同じ車両でも複数サイズ設定がある、純正とは違うゴムクローラーを無理やり装着している、車両を中古で購入し過去の交換歴がわからないなど様々な理由により、届いた商品が装着できない、装着はできるが使っているものとサイズが異なる可能性があります。

初めてネットでの購入を検討され問い合わせいただくお客様は確認できていない場合が多く、中には急いでいるのに車両が近くになく確認に数日かかってしまうケースもあります。
商品をお探しになる前に、必ず現在装着しているゴムクローラーのサイズの確認しましょう。

共通篇

建設機械、コンバイン、運搬車、除雪機のゴムクローラのサイズの測り方を写真付きで解説いたします。
基本的な測り方は変わりません。

基本的には「幅 x ピッチ x コマ数」を調べます

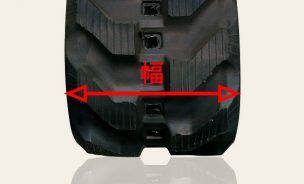

1. 幅の計測

ゴムクローラの左右の幅を計測

01



2. ピッチ(芯-芯)

芯金の中心から隣の芯金の中心までの長さを計測します

02



3. コマ数

片側の芯金の1周の数を数えます

03



建設機械用ゴムクローラのサイズ計測のポイント

建設機械メーカーによっては、同一メーカー・機種でもショートピッチ、ロングピッチと呼ばれる
ゴムクローラを採用している場合があります。ショート、ロングはゴムクローラーによって決まっています。
※装着しているゴムクローラーがロングピッチなのに適合商品がショートピッチとなる場合もあります。
基本的に問題はありませんがご不安の際はご連絡下さい。

1

2



コンバインゴムクローラのサイズ計測のポイント

穴の位置が中心にあるか、どちらかに寄っているか、ご確認ください。
幅が400mm以上のゴムクローラは、芯金寸法も2種類ありますので、確認が必要です。

06

07



運搬車・除雪機用ゴムクローラのサイズ計測のポイント

本体のメーカー名・型式ではサイズの選定ができないため、必ずゴムクローラ内側の刻印確認か実測でのサイズ確認をお願いいたします。
サイズの他に運搬車・除雪機は、スプロケットが入る穴が一周開いている芯金タイプと、穴がない芯金レスタイプの2種類存在します。
サイズが合っていてもタイプが異なると装着できませんので、どちらのタイプなのかご確認下さい。

08



ご希望の商品が見つからない場合、サイズをご確認いただいた上でお問い合わせいただければスムーズに商品をご案内することが可能です。
サイズ以外にも何かご不明な点がございましたら経験豊富なスタッフが対応させていただきますので、気軽にご相談下さい。
